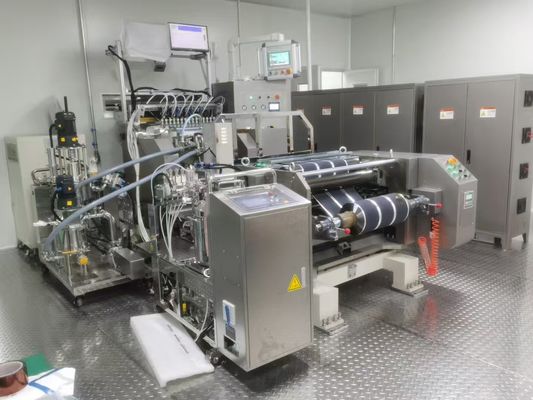

Name: Litowo-jonowe baterie Baterie wytwarzane przez wytłaczanie
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-mm
Availability: InStock

metoda płatności:	T/T, Western Union

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Nazwa handlowa

GERUISI

Numer modelu

GRS-6043-mm

Metoda płaszcza:

Wytłaczanie ciągłe gniazdo

Prędkość:

8 m/min

Funkcja grzania:

MAX140 ℃

Szerokość powłoki powierzchni wałkowej:

480 mm

Dokładność szerokości:

±0,5 mm

Metoda powlekania:

Ciągła powłoka

Opis produktu

Akumulator baterii litowo -jonowej wytwarzaj maszynę do powlekania gniazda wytłaczania

Podstawowe parametry podłoża
	Negatywny podłoże	Pozytywny podłoże		Uwagi
Nazwa	Folia miedziana	Folia aluminiowa
Grubość	(4,5-20) μm	(9-30) μm
Szerokość substratu	(400-500) mm	(400-500) mm
Parametry powłoki
Nazwa materiału	ujemna zawiesina elektrody	zawiesina elektrody dodatniej
	Grafit, węgiel mezofazy, ciężki węgiel itp.	Kobaltan litu, manganian litu, fosforan żelaza litu, trójskładnik itp.
Podwójna powłoka sucha Grubość	(50-200) μm (z wyłączeniem jednostronnego suchego materiału)	(50-200) μm (z wyłączeniem jednostronnego suchego materiału)
Mokra grubość powłoki	100 μm ~ 400 μm	100 μm ~ 400 μm
Solidna zawartość	(45-48) %	Trzy juan: 66-70% Mangan: 66-70% Żelazo litowe: 52-58% Czysty kobalt: 66-70%		Zakres zmienności zawartości stałej: ± 0,5; Temperatura: 26 ± 2 ℃;
Środek ciężkości	(1,0-1,5) g/cm³	(1,0-2,5) g/cm³
Lepkość	2000-4000 CPS	Trzy juan: 4000-6000 cps Mangan: 4000-6000 cps Żelazo litowe: 8000-12000 cps Pure Cobalt: 4000-6000 cps		Zmienność zmienności lepkości elektrody ujemnej: ± 200/2H; Zakres zmienności lepkości katody: ± 500/2H;
Temperatura	Zgodnie z kontrolą procesu RT ~ 140 ℃, przy użyciu metody ogrzewania elektrycznego
Rozpuszczalnik	NMP System olejowy/system wodny	NMP System olejowy/system wodny
Błąd wagi	Pojedyncza strona ≤ ± 1,3% podwójna strona ≤ ± 1,2%	Pojedyncza strona ≤ ± 1,3% podwójna strona ≤ ± 1,2%
Parametry podstawowe maszyny
Szerokość rolki powłoki	600 mm
skuteczna powłoka Szerokość	480 mm i poniżej;
Metoda powlekania	Ciągła powłoka wytłaczania szczeliny (w tym powłoka paska)
powłoka z ubraniem Prędkość	1 ~ 8 m/min (związane z ustawieniem stanu zawiesiny i procesu powlekania);
Maksymalna maszyna Prędkość	30 m/min
Moc	380 V x 50 Hz, 3 faza (moc sterująca 220 V x 50 Hz, pojedyncza faza)			uziemienie ochronne
Całkowita moc	Maksymalnie 145 kW
Źródło powietrza	0,6MPa
Ogólne wymiary maszyny: 20 długości x 3,4 szerokości x 3,0 m wysokości (związane z konfiguracją, długość jest około 1,5 m dłuższa dla każdego dodatkowego pomiaru grubości)
4. Wymagania bezpieczeństwa
Zgodnie z odpowiednimi standardami krajowymi.
5. Wymagania środowiskowe
Wykorzystanie sprzętu Wymagania środowiskowe: temperatura otoczenia 20-28 ℃, wilgotność poniżej 35%, bez łatwopalnego gazu korozyjnego; Czystość: klasa 100000; Sprężone powietrze: po wyschnięciu, filtrowaniu i stabilizowaniu ciśnienia: ciśnienie powietrza jest większe niż 5,0 kg/cm2; Zużycie powietrza wynosi około 4 m 3/h; Wymagania dotyczące hałasu sprzętu: 1 m od pomiaru pozycji roboczej sprzętu, szum ≤ 75dB; Wymagania naziemne: Podstawą jest podłoża cementowa lub lastraza, płaskość 2 mm/㎡, pojemność łożyska 1000 ㎏/㎡;
5. Parametry części suszenia
Suszący numer seryjny piekarnika	Tryb suszącego powietrza		Temperatura	Długość
NIE. 1 NIE. 2 NIE. 3 NIE. 4	System cyrkulacji powietrza, odpowiednio w górę i w dół z aktywnej transmisji wiatru System cyrkulacji powietrza, odpowiednio w górę i w dół z aktywnej transmisji wiatru System cyrkulacji powietrza, odpowiednio w górę i w dół z aktywnej transmisji wiatru System cyrkulacji powietrza, odpowiednio w górę i w dół z aktywnej transmisji wiatru		70 - 110 ° C. 70 - 140 ° C. 70 - 140 ° C. 70 - 110 ° C.	3M 3M 3M 3M
Liczba stref kontroli temperatury:	4 sekcje (sekcja 3 m)
Całkowita długość piekarnika:	Około 12 metrów
Źródło ciepła:	Ogrzewanie elektryczne
Temperatura:	Max: 140 ℃
Powierzchnia piekarnika Temperatura:	Wzrost temperatury nie jest więcej niż 50 ℃ (z wyłączeniem drzwi piekarnika)

Wprowadzenie do struktury każdej części
- Mechanizm odwijania

Numer seryjny	Projekt	Parametry	Uwagi
	Struktura	Pionowy typ stałego typu, duża tablica nikielowa, boczna skrzynka elektryczna ze stali nierdzewnej (traktowanie drutu z drutu ze stali nierdzewnej), ręczna zmiana rolki	1 zestaw
	Odprężający się kierunek	w górę lub w dół
	Średnica rolki	Maksymalnie 550 mm
	Waga rolka	Max. 600 kg/rolka
	Użyj mandrelów	Średnica koła wewnętrznego: (76.2-80.0) mm Materiał: rurka aluminiowa, rurka ze stali węglowej, plastik wzmocniony ABS, rurka papierowa	1 zestaw
	Wał wzdęcia	Nadmuchiwana struktura wału (3-calowy wał), z aktywnymi funkcjami odwijania i przewijania	1 zestaw
	System napięcia	MOTOR + czujnik napięcia; Zakres napięcia: 10-300 N ogólna szerokość	1 zestaw
	Platforma taśmowa	Platforma: Top jest wyposażony w groove przewodnika, a platforma jest inkrustowana w skali. Pasek bagnetowy: typ podwójnego ciśnienia, dołu jest wypełnione gumowym paskiem, aby uniknąć cząstek metali podczas cięcia paska	1 zestaw
	System korekty	Testy ultradźwiękowe mogą wykrywać przezroczyste materiały, dokładność korekcji ± 0,5 mm Udar rektyfikacji> 80 mm
	Przewodnik	Lustrzane aluminiowe rolka, anodowana powierzchnia

Urządzenie do powłoki

Numer seryjny	Projekt	Parametry	Uwagi
	Metoda powlekania	Ciągła, wytłaczająca szczelina, powłoka paska
	Umierać	Domowa głowica matki z mikrometrem można inkrustować wysoką oporną na zużycie i oporną na korozję stali stopową, prostość ≤ 2µm, z funkcjami ręcznego czyszczenia obrotu, wymiany uszczelki i pozycjonowaniem
	Struktura	Stalowa płyta Q235A, nikiel plaster
	Specyfikacje wałków powłokowych	φ260 mm, specjalna stalowa rurka, twarde chromowanie Dokładność koła # 2um (wykrywanie zegarków mechanicznych) Podczas jazdy i obracania nie ma nienormalnego hałasu, nieprawidłowych wibracji i wytwarzania ciepła każdej części.
	Specyfikacja Roll NIP	φ120 mm wałek stalowy, pokryty EPDM, twardość 68 ± 3 z przewodnictwem Cylinder operacji przycisku, aby osiągnąć akcję otwierającą i zamykającą wałka Z ochroną bezpieczeństwa
	Głowa filmu wytłaczania Przenosić	Napęd podstawowy: Operacja przycisku (użyj cylindra, aby poruszać się w dużym zakresie) Przycinanie szczeliny: Operacja przycisku (za pomocą działań silnika serwomechanizmu) Wykrywanie szczeliny: władca siatkowy (dokładność 0,1um)
	Zawór powłoki	Pneumatyczny zawór luzu
	Materiał rolka	Zewnętrzna średnica wałka lustrzanego aluminium wynosi 110 mm, a powierzchnia jest traktowana stopniem dodatnim.
	Spadający ciecz Odbierać	Pudełko odbiorcze wykonane z SUS304 wypływa z lufy odpadowej przez rurociąg.
	Workbench	Z krokami i poręczami, stal nierdzewna
	Wykrywanie złamanego paska	Dodano funkcję wykrywania złamanego paska

System pompowania

Numer seryjny	Projekt	Parametry	Uwagi
	pompa śrubowa	Japońska pompa śrubowa boga wojennego, silnik serwo z precyzyjnym planetarnym napędem reduktor
	Zbiornik tranzytowy	Kontrola poziomu, kontrola ciśnienia, powolne elektryczne mieszanie, regulowana prędkość, objętość 30 litrów
	Zwrot materiału	Kontroler powłoki z rozdzielczości materiału
	Filtr	Dzięki filtrowaniu dynamicznym liczbę siatki można dostosować zgodnie z potrzebami klientów (120, 150, 200 mesh)
	żelazny zmywacz	Powyżej 10000 Gaussa
	Rury i akcesoria	Szybkie złącza ze stali nierdzewnej i złączki ze stali nierdzewnej
	System monitorowania ciśnienia	Monitorowanie ciśnienia zawiesiny (ciśnienie różnicowe) w wnęce głowicy wytłaczania, wylotu pompy i wnęce powrotnej, z dokładnością ≤ 0,005 MPa

Suszenie piekarnika

Sekcje I do IV
Numer seryjny	Nazwa	Parametry	Uwagi
1	Model	System cyrkulacji powietrza, rozpylając powietrze z górnych i dolnych powierzchni
2	Długość piekarnika	Każda sekcja 3 metrów, łącznie 12 metrów	Całkowita długość piekarnika wynosi około 12418 mm
3	Temperatura gorącego powietrza	RT - 140 ° C.
		Dokładność kontroli temperatury: Wartość zestawu temperatury ± 1 ° C
		Temperatura gorącego powietrza: ± 3 ° C na dyszy
4	Ciało piekarnika	Materiał pudełkowy: płyta ze stali nierdzewnej	W tym monitorowanie ciśnienia odpornego na eksplozję i ciśnienie wiatru
		Warstwa izolacyjnego: bawełna o izolacji o grubości 100 mm
		Piekarnik 304 stal nierdzewna, łożyska ze stali nierdzewnej
5	Drzwi operacyjne	W obszarze po stronie operacyjnej
6	Przewodnik	Anodowanie powierzchni lustrzanej wałka aluminiowego (z napędem)
7	Kanał świeżego powietrza	Płyta ze stali nierdzewnej
8	Dysza na gorące powietrze	Górne i dolne końce: stal nierdzewna; Dyszę powietrzną można usunąć i wyczyścić, a wysokość można regulować, aby zapewnić najlepszą wydajność suszenia
9	System cyrkulacji gorącego powietrza: Krążący wentylator	Cała stal nierdzewna w obszarze w kontakcie z przepływem powietrza; Z filtrem pierwotnym, wyjmowanym czyszczeniem, wentylatorem stali nierdzewnej 3KW, regulacja falownika
9	Podgrzewacz	Ogrzewanie elektryczne o 24 kW
10	Krążący kanał powietrzny	Płyta ze stali nierdzewnej, zgięta dla jednostki krążenia gorącego powietrza
11	Filtr (nowy wylot powietrza)	Siatka ze stali nierdzewnej 150 z siatki	Usuwany
12	Wlot wlotowy i ujścia niezależnie od ujścia ujścia ujścia	0,3 m długi struktura ciśnienia uniemożliwia wyciek rozpuszczalnikowy
13	Punkt pomiaru temperatury	Gniazdka powietrza górnej i dolnej dyszy powietrznej
14	Wentylator wydechowy:	Całkowite powietrze spalin jest podzielone odpowiednio na dwie sekcje i kontrolowane odpowiednio przez konwerter częstotliwości. Całkowita objętość powietrza spalin wynosi 9000 metrów sześciennych/godzinę	Strona B jest wyposażona w system recyklingu
15	Kanał wydechowy:	Stalowa płyta traktowana powierzchniowo, zgięta do stosowania między ciałem a wentylatorem wydechowym
16	Pudełko uszczelniające:	Wewnętrzna powierzchnia: stalowa płyta SUS304
17	Urządzenie wspinające się	Taśma i wyczyść piekarnik
18	Punkt pomiaru temperatury	Gniazdka powietrza górnej i dolnej dyszy powietrznej
19	Odzyskiwanie NMP	Dostarczane są tylko interfejs wentylatora i interfejs sterujący
20	Wykrywanie stężenia NMP	Każda sekcja jest zarezerwowana dla interfejsu czujnika NMP, a biegun dodatni jest wyposażony w 1 zestaw systemu wykrywania. 1. Gdy stężenie wykrywania przekracza 30%, sprzęt powinien powodować alarm dźwiękowy i światła i zwiększać częstotliwość wentylatora spalin; 2. Gdy stężenie wykrywania przekracza 50%, zatrzymaj powłokę, a wentylator wydechowy działa z maksymalną częstotliwością;	Pozytywne dopasowanie, Negatywny

3.5.

Urządzenie rozładowania (ogon)

Numer seryjny	Projekt	Parametry	Ilość
1	Struktura	Pionowa stała struktura płyty, pudełko elektryczne ze stali nierdzewnej, dużej płyty niklu (traktowanie drutu ze stali nierdzewnej)
2	Rolet z rozładowania	φ160 Wałek stalowy z twardą chromowaną powierzchnią	1
3	NIP ROLL	φ120 mm wałek stalowy, pokryty EPDM, twardość 68 ± 3, z przewodnictwem Tryb ruchu osi: napęd cylindra	1
3	NIP ROLL	Z urządzeniem ochrony bezpieczeństwa	1 zestaw
4	System napięcia	Cylinder o niskim tarciu + struktura rolki wahadłowej + czujnik napięcia (podwójnie zamknięta kontrola pętli) Zakres napięcia: 10-300 n cała szerokość	1 zestaw
5	Przewodnik	Lustrzane aluminiowe rolka, anodowana powierzchnia	1 zestaw
6	System korekcji eksportu	Korekta odchylenia, dokładność ± 0,5 mm	1 zestaw
7	Pomiar grubości	System wykrywania pomiaru grubości jest dostarczany między przyczepnością a uzwojeniem. (Pozytywna konfiguracja x test gęstości powierzchni online, ujemna pomiar grubości lasera)	Fakultatywny

3.6.Mechanizm uzwojenia

Numer seryjny	Projekt	Parametry	Uwagi
	Struktura	Pionowy typ stałego typu, duża tablica nikielowa, boczna skrzynka elektryczna ze stali nierdzewnej, ręczna zmiana rolki	1 zestaw
	Odprężający się kierunek	w górę lub w dół
	Średnica rolki	Maksymalnie 550 mm
	Waga rolka	Max. 600 kg/rolka
	Użyj mandrelów	Średnica koła wewnętrznego: (76.2-80.0) mm Materiał: rurka aluminiowa, rurka ze stali węglowej, plastik wzmocniony ABS, rurka papierowa	1 zestaw
	Wał wzdęcia	Nadmuchiwana struktura wału (3-calowy wał), z aktywnymi funkcjami odwijania i przewijania	1 zestaw
	System napięcia	MOTOR + czujnik napięcia; Zakres napięcia: 10-300 N ogólna szerokość	1 zestaw
	Platforma taśmowa	Platforma: Top jest wyposażony w groove przewodnika, a platforma jest inkrustowana w skali. Pasek bagnetowy: typ podwójnego ciśnienia, dołu jest wypełnione gumowym paskiem, aby uniknąć cząstek metali podczas cięcia paska	1 zestaw
	System korekty	Testy ultradźwiękowe mogą wykrywać przezroczyste materiały, dokładność korekcji ± 0,5 mm Udar rektyfikacji> 80 mm
	Przewodnik	Lustrzane aluminiowe rolka, anodowana powierzchnia
