Name: Coin Cell automatycznie produkuje linię montażu baterii litowej
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-SR920SW
Availability: InStock

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

GERUISI

Numer modelu

GRS-SR920SW

Tempo produkcji::

35-40 ppm/min

Stopień kwalifikacji sprzętu::

≥99%

Prędkość ruchu sprzętu::

≥98%

Łożysko:

≤1t/m2

Opis produktu

Wprowadzenie Coin Cell automatycznie produkuje

1.1 Koncepcja projektu i opis funkcji

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, co zwiększa wydajność produkcji produktów przy jednoczesnym zmniejszeniu kosztów pracy,Automatyzacja urządzeń może zapewnić spójność produkcji produktów i poprawić poziom.

Plan przepływu operacyjnego sprzętu 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 Opis działania urządzenia

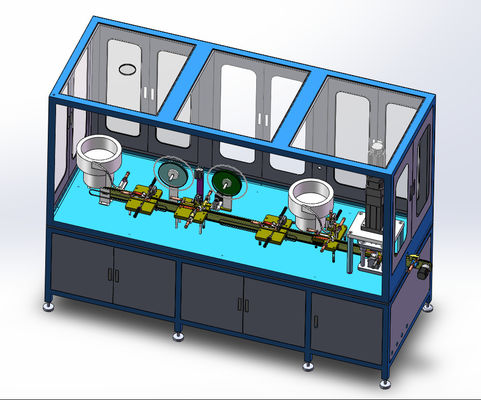

1.4 rysunek układu wyposażenia (rozpoznanie ogólnego planu wyposażenia, rzeczywiste wyposażenie dostarczone podlega ostatecznemu rozmiarowi potwierdzonemu przez obie strony)

Coin Cell automatycznie produkuje linię montażu baterii litowej 0

1.5 Tabela parametrów urządzeń

Całkowity wymiar/mm

Waga

Moc/KW

Gaz sprężony

Pozostałe zużycie energii

Wydzielenie

Długo

szerokie

Wysoki

Całkowita masa

łożyska na jednostkę powierzchni

Rated

Uciekaj!

Ciśnienie

Przepływ

φ przejęcie

Woda

Azot

Argon

Rodzaj wybuchu

Tryb rozładowania

2193

900

1900

10,5 tony

≤ 1 t/m²

6 kW

0.6MPA

1.6 kolor wyglądu urządzenia

1 Szary kolor lub tablica kolorowa dostarczana przez klienta;

2. parametry wydajności urządzeń

Parametry techniczne wyposażenia 2.1

Tempo produkcji: 35-40 ppm/min (czynniki, które nie mogą nadążać za tempem ręcznych elementów słupkowych, nie są uwzględnione w pozycjach akceptacyjnych)
Wskaźnik kwalifikacji sprzętu: ≥99% (z wyjątkiem materiałów przywożonych)
Poziom ruchu sprzętu: ≥98%
łożyska ≤ 1 t/m²;
Okładka powłoki nie może być odwrócona ani zablokowana oraz nie może powodować zadrapań, ścięć, dziur, zgryzów i innych wad podczas pracy okładu powłoki,i przewód po przebiciu nie powinien mieć węzłów, luki i inne wady;
Podczas pracy urządzenia nie mogą ulec uszkodzeniu kawałka słupka i przepukliny;
Wymagania dotyczące stosowania wzorów określonych w pozycji 4.2.4.3 niniejszego regulaminu są spełnione.
Diafragma ma kształt miski w celu uniknięcia zwarcia spowodowanego odchyleniem kawałka słupka;o maksymalnej średnicy zewnętrznej 250 mm i szerokości 14 mm-20 mm)
objętość wtrysku płynu wynosi 0 ~ 20 uL, dokładność wtrysku płynu wynosi ± 1 uL, a elektrolit nie powinien kroplać do miejsca poza przepony;
Krawędź uszczelniająca ma wysokość 1,56 ± 0,05 mm, całkowita wysokość wynosi 1,93 ± 0,05 mm, a zewnętrzna średnica wynosi ≤ 9,47 mm (przeznaczenie nie jest dostosowane,i forma stacji jest dostosowana zgodnie z rozmiarem dostarczonym przez klienta);
Po uszczelnieniu produkt nie powinien wyciekać płynu, z wyjątkiem złych czynników części zamiennych (poziom wycieku nie może być wyższy niż w przypadku naszych istniejących produktów uszczelniających).

2.2 wydajność sprzętu

1Wydajność produkcyjna: 35-40 ppm/min (czynnik, z którym ręczny bicie górnego bieguna nie może nadążyć, nie jest uwzględniony w pozycji akceptacyjnej)

2Wskaźnik kwalifikowalny: ≥99% (z wyjątkiem materiałów przywożonych)

3Wskaźnik przemieszczania się roślin: ≥ 98%

2.3 Wykaz wyposażenia

Pełna nazwa sprzętu
Numer seryjny	1	2	3	4	5	6	7	8
Skład	Pozycja zasilająca z negatywnym pokryciem	Pozycja zasilająca pozycję negatywnego bieguna	Stacja przewodu przewodu	mechanizm rehydratacji	Pozytywna stacja zasilająca kawałek słupka	Pozytywna stacja odżywiania muszli	Stacja uszczelniania i formowania	część rozładowania
Ilość	1	1	1	1	1	1	1	1

2.4 elementy sprzętowe

Skład	Struktura i opis parametrów
Skład 1 Pozycja zasilająca z negatywnym pokryciem	Płytka wibrująca pokrywy elektrody negatywnej ustala dopasowanie, aby usta miski produktu były skierowane w górę i przez cylinder wpychane do taśmy przenośnej.
Skład 1 Pozycja zasilająca z negatywnym pokryciem	Zewnętrzna średnica tarczy wibrującej wynosi 300 mm, w kierunku przeciwnym do ruchu wskazówek zegara, wewnętrzna powierzchnia tarczy wykonana jest ze stali nierdzewnej 304, wewnętrzna powierzchnia jest opryskano klejem, aby zapobiec zadrapania,cylinder Yadke, paska napędowa jest ze stali nierdzewnej 304 i taśma przenośna taśma naylonowa taśma zbiornikowa specyfikacja RS40
Skład 2 Pozycja zasilająca pozycję negatywnego bieguna	1Cylinder pokrywy elektrody ujemnej jest wpychany do stałej pozycji do pozycjonowania, a następnie kawałek słupka jest podawany i transportowany do pozycjonowania.Cylinder jest wciśnięty do pokrywy elektrody ujemnej i wciskana koncentryczniePołudniowo gotowy produkt jest wypychany przez cylindr rozładowywany, a następnie produkt zostaje zwrócony do taśmy przenośnej przez cylinder zwrotny do następnego procesu.
	2. Marka cylindra: Yadke
	Materiał płyty stacji: 304 stal nierdzewna obróbka CNC
	Przetwarzanie drutu szybkiego ze stali nierdzewnej 304 Pozostałe akcesoria: ze stali nierdzewnej 304 5. Środek jest ręcznie umieszczany na pasie, a element jest wolny od nakładania się, fragmentacji itp.
Skład 3 Stacja przewodu przewodu	1W tym celu należy wcisnąć cylindr do pokrywy elektrody ujemnej i ustawić go w środku.Wykonanie ciosów w kształcie miski przechodzi przez precyzyjną górną i dolną matrycę do cięcia i wciska się ją do pokrywy elektrody ujemnej (w tym momencie, diafragma tworząca stan górny w kształcie miski).Produkt półfabryczny jest wpychany do taśmy przenośnej przez wyładowanie cylindra + zwrot materiału - automatyczne wtryskiwanie płynu - i wchodzi w następny proces.
	2. Składniki: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump
	3W tym procesie cała maszyna jest wykonana ze stali nierdzewnej 304 i materiał mechanizmu cięcia prześcieradła DC53 jest twardy.
Skład 4 Pozytywna stacja połączenia słupków	1Cylinder pokrywy elektrody ujemnej jest wpychany do stałej pozycji do pozycjonowania, a następnie kawałek słupka jest podawany i umieszczany do przenoszenia.Cylinder jest wpychany do pokrywy elektrody ujemnej i wciśnięty do koncentrycznej kombinacjiPołudniowo gotowy produkt jest wypychany przez cylindr rozładunkowy, a następnie produkt zostaje zwrócony na taśmę przenośną przez cylindr powracający do następnego procesu. 2. Środek bieguna należy ręcznie umieścić na pasie, a element bieguna nie może się nakładać ani rozbić.
Skład 5 Pozytywna stacja połączenia powłok	1Podajnik karmiący z negatywnej osłony jest popchnięty do stałej pozycji i umieszczony w środku.Produkt półfabrykowany jest wpychany do taśmy przenośnej poprzez wyładowanie cylindra + kombinację ssania próżniowego + przedkompresji, i wchodzi w następny proces poprzez wyładowanie butli + zwrot materiału.
	2. Komponenty: butelka powietrzna + podsycanie i rozładowywanie sznurek + pozytywne tarczy wibracji powłoki + mechanizm wysysający i rozładowujący powłokę litery + tablica stacji CNC
	3W tym procesie, płyta stacjonarna + taśma nacisku + kolumna stacjonarna jest wykonana ze stali nierdzewnej 304, a powierzchnia płyty wibracyjnej jest wykonana z Φ 300 i 304 + lekiem spray anty-śramień.
