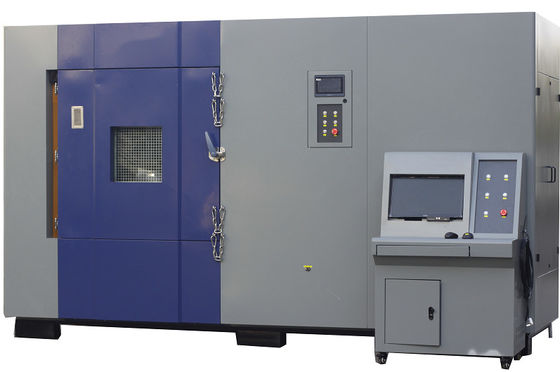

Maszyna do testowania igły do tłoczenia na baterie

Główne parametry techniczne:

.1 Efektywna objętość 5000 l

.3 Wewnętrzne wymiary obszaru badawczego W ((szerokość) 2500mm*H ((wysokość) 1000mm *D ((głębokość) 2000mm

.4 Wymiary zewnętrzne W (szerokość) 3860 mm*H (wysokość) 2300 mm*D (głębokość) 2230 mm (horyzontalnie)

Wskazówki: Rozmiar proszę podążać za ostatecznym potwierdzeniem projektu.

5Wyświetlacz siły Wysokiej precyzji czujnik ciśnienia i wyświetlacz za pomocą wyświetlacza komputerowego

6 Tryb sterowania Komputerowe sterowanie, zdalne sterowanie przewodem, może skutecznie chronić bezpieczeństwo testerów

7 Zmienniki sterowania PLC i komputer mogą być kontrolowane i wyświetlane oddzielnie; Ciśnienie, układ, napięcie całkowite lub pojedyncze napięcie mogą być używane jako zmienne sterowania samodzielnie lub w połączeniu,i badanie zostanie zatrzymane, gdy którykolwiek z warunków osiągnie ustawioną wartość.8 System kamer nadzoru Kamery mają ognioodporność, odporność na płomień i wysoką odporność na temperaturę; osłona przeciwwybuchowa jest wymienna i wyposażona jest w 2 części zamienne

.9 Teleregulacja Ustawianie wszystkich parametrów sterowania, zbieranie danych i nagrywanie wideo systemu monitorowania może być sterowane przez komputer oddalony od urządzenia

.10 Dokładność rozdzielczości Temperatura 0,1°C, napięcie 1mv

.11 Podtrzymanie platformy o pojemności 1 TB

.12 Tryb napędu hydraulicznego

.13 Częstotliwość gromadzenia danych: 50 razy na sekundę

.14 Maksymalny ruch: ruch: 600 mm, dokładność sterowania 1 mm,

.15 Tryb transmisji sygnału RS 232 lub USB2.0

.16 System cyfrowego pobierania próbek 2 napięcie 0-60 V, dokładność 0,1%;

Temperatura dwukierunkowa 0-800°C, dokładność 0,5 °C

.17 Prędkość wytłaczania 1~400 mm/min (regulowana)

.18 cyfrowy wyświetlacz siły penetracji jest regulowany, dokładność wynosi 0,1%

.19 Wyciśnięcia jig arc wyciśnięcia dysku (promień 7 mm), może stale osiągnąć wielowarstwowe wyciśnięcia deformacji wypełnienia

.20 Kanał zbierania napięcia głównego 1 kanał

.21 Zakres badań temperatur 0 ~ 800°C

.22 Dokładność napięcia i temperatury ± 1%fs

.23 Układ sterowania serwozaworem do regulacji ciśnienia

.24 Zakres ciśnienia 1KN - 200KN sterowanie hydrauliczne

.25 Dokładność ciśnienia ≤±0,5 % (FSR)

.26 Dokładność regulacji ciśnienia ± 1%

.27 Prędkość wytłaczania 1~600 mm/S (regulowana)

.28 Rozdzielczość przesuwania 0,01 mm

.29 Dokładność sterowania przemieszczeniem ± 1%

.30 Dokładność wyświetlania napięcia ±0,2% FSR

.31 Ciśnienie utrzymywane od 0 do 9999 sekund

.32 Deformacja przez wytłaczanie 0~100% ustawienie tkaniny wielowarstwowej, może stale osiągać wielowarstwowe obciążenie deformacją przez wytłaczanie

.33 Częstotliwość zbierania 100 Hz

.34 Standardowa igła ze stali Phi 2 mm - Phi 8 mm wysokotemperaturowa igła ze stali każda 2, długość 100 mm lub dostosowana zgodnie z wymaganiami użytkownika

.35 Wiersz igły znajduje się 200 mm od dolnej części płaszczyzny baterii

.36 Prędkość akupunktury z prędkością 1-80 mm/s, z kierunku prostopadłego do płyty akumulatora przez

.37 Siła przenikania 250 kg

.38 Prędkość podróży 500 mm lub na zlecenie

.39 Tryb zaciskania Zaciskanie ręczne

Krótki opis

Ekstrudera akumulatorów zasilania służy do symulacji sytuacji, w której akumulator jest kompresowany podczas użytkowania, transportu i przechowywania akumulatorów zasilania lub systemów, ogniw akumulatorów,lub moduły akumulatorówSztucznie przedstawia różne sytuacje, w których może wystąpić akumulator pod wpływem silnych sił zewnętrznych, i służy do oceny bezpieczeństwa akumulatora;Urządzenie może absolutnie zapewnić bezpieczeństwo osobiste i nie powodować szkód dla środowiska badawczego w przypadku pożaru baterii lub eksplozji podczas badania. Dane z badań w czasie rzeczywistym (takie jak napięcie akumulatora, maksymalna temperatura na powierzchni akumulatora,dane wideo o ciśnieniu do oceny wyników eksperymentalnych) należy wykorzystać do ustalenia, czy akumulator nie powinien się zapalićJest również niezbędnym sprzętem testowym dla producentów baterii i instytutów badawczych.

Wszystkie przewody drukowane są pokryte metalowymi rurami ognioodpornymi, skutecznie zapobiegając pojawieniu się ognia i spalania w procesie testowania baterii;
Zainstalować oprawy oświetleniowe, aby z zewnątrz wyraźnie widać sytuację wewnątrz studia;
Zainstalowanie otworów badawczych i otworów podawania powietrza z otworami podawania powietrza i wentylatorami wydechowymi pozwoli skuteczniej szybko wyeliminować ciśnienie gazu wydechowego i ciśnienie powietrza;Otwory badawcze są przeznaczone do wykrywania temperatury lub ciśnienia powietrza w pomieszczeniu badawczym.;
Część sterująca i komora badawcza są oddzielone i mogą być obsługiwane w odległości 1-2 metrów, przy zapewnieniu pewnych środków bezpieczeństwa

Obecne metody badania dla poszczególnych akumulatorów

--- kierunek ściskania: stosowanie ciśnienia prostopadłego do kierunku płyty akumulatora;
--- Formularz płyty ściskowej: półcylindryczne ciało o promieniu 75 mm, którego długość (L) jest większa niż rozmiar baterii ściskanej;
---Szybkość ściskania: (5 ± 1) mm/s
--- Stopień ściśnięcia: zatrzymać ściśnięcie po osiągnięciu napięcia 0V lub deformacji 30% lub osiągnięciu siły ściśnięcia 200kN (w zależności od tego, co nastąpi pierwsze).
Obserwuj przez 1 godzinę.

Metoda badania modułu akumulatora

--- kierunek ściskania: kierunek, w którym moduł akumulatora jest najbardziej podatny na ściskanie w ogólnym układzie pojazdu, jest taki sam.Jeżeli kierunek najbardziej podatny na kompresję nie jest dostępny, stosować ciśnienie prostopadłe do kierunku układu poszczególnych akumulatorów;
---Szybkość ściskania: (5 ± 1) mm/s
---Płyty tłoczące: półcylindryczne ciało o promieniu 75 mm, którego długość (L) jest większa niż rozmiar baterii skompresowanej, ale nie przekracza 1 m;
--- Stopień ściskania: Gdy deformacja modułu akumulatora osiąga 30% lub siła ściskania osiąga 1000 razy wagę akumulatora lub większą z wartości wymienionych w tabeli 1,przytrzymać przez 10 minut i obserwować przez 1 godzinę
