Sprzęt do produkcji opakowań z akumulatorów pryzmatycznych

Parametry

Wskaźnik pojemności czas cyklu ogniwa akumulatora: ≤ 8PPM
Tempo modułu: 27JPH
Czas cyklu PACK: 6,3 JPH
Całkowita moc ≤ 45 kW
Wskaźnik wykorzystania urządzeń> 90%
Wynik pierwszego przejścia linii produkcyjnej wynosi ≥ 99%; Wynik wtórny ≥ 99,5%

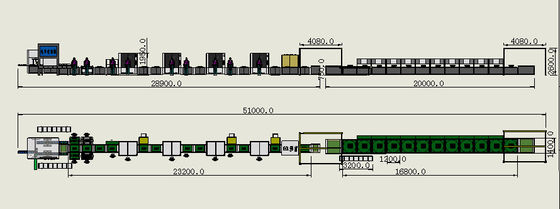

Wymiary urządzenia L51000 * W4000 * H2600 (mm)
MTBF> 12H, pojedyncza awaria trwająca dłużej niż 10 minut uważa się za przerwaną
Wskaźnik awarii linii produkcyjnej ≤ 2%, czas awarii/czas eksploatacji linii produkcyjnej, łączna eksploatacja linii produkcyjnej; skumulowany czas awarii 30 dni
Sprzęt ma okres użytkowania 10 lat (producent sprzętu powinien zapewnić odpowiednie wsparcie techniczne dla sprzętu w powyższym okresie)
Czas zmiany <8h
Sekcja modułu konfiguracji ręcznej ma mieć 8 osób i 2 personelu mobilnego
Sekcja PACK ma liczyć na 10 osób i 2 pracowników mobilnych
Temperatura otoczenia 5 °C -35 °C
Ciśnienie źródła gazu 0,5-0,6Mpa
napięcie zasilania 220V-380V-50Hz/60Hz
Wskaźnik powierzchni łożyska ≥ 800 kg/M2
Typ uziemienia: bezpośredni typ uziemienia
Środowisko instalacyjne jest płaskie, wolne od wibracji i uderzeń.

Wprowadzenie produktu:
Dostosowana linia produkcyjna służy głównie do ukończenia montażu, testowania i spawania modułów PACK chłodzonych powietrzem i chłodzonych płynem do komórek magazynowania energii o kwadratowej powłocie.Niniejsza linia półautomatyczna obejmuje automatyczny przepływ do góry i do dołu pustych tac: (reserved robot feeding)/cell scanning code/voltage internal resistance cell thickness automatic sorting/(reserved cell AB surface plasma cleaning and glue coating station)/chassis feeding film auxiliary line/manual stacking into the box/automatic extrusion manual fixation/manual barcode scanning module binding/automatic polarity detection/automatic pole cleaning/manual placement of guide vanes/laser automatic welding/manual visual inspection of welding effect and cleaning/automatic total pressure internal resistance testing/EOL testing (optional)/gantry crane turning line/manual PACK assembly line Composed of workstations such as gantry crane offline.
Przed badaniem, jeden produkt z ogniwem akumulatora jest ręcznie podnoszony i umieszczany w pozycji załadunku.napięciePo zakończeniu badania wyróżnia się produkty z ogniw baterii OK i NG zgodnie z wynikami badań.Produkt OK jest automatycznie transportowany przez linię przenośnikową łańcuchową (rezerwowaną do przenoszenia do pozycji oczyszczania plazmy do czyszczenia, a następnie po zakończeniu czyszczenia przenoszone do ręcznego miejsca przyklejania, a moduł PACK układany jest ręcznie;Następnie przenieść do stacji wytłaczania przez automatyczny łańcuch dwukrotności, zakończenie automatycznej wytłaczania, a jednocześnie zakończenie mocowania lub wiązania w tym miejscu.Podwójny łańcuch prędkości będzie ręcznie skanować kod i wiązać ogniwa baterii do następnej stacji, generuje kod i etykietę modułu baterii; następna stacja automatycznie przeprowadzi pozytywną i negatywną kontrolę wizualną CCD, aby wykryć, czy układ i grupowanie są poprawne.Kiedy polarność grupy okaże się nieprawidłowaPo ręcznym usunięciu nieprawidłowości zostanie ponownie uruchomiony;Inspekcja OK produktów będzie automatycznie przepływać do następnej stacjiPo zakończeniu oczyszczania laserowego produkty przepływają do następnej stacji;Ręcznie umieścić przewodnika przepływu i podążyć początkowy przepływ do następnej stacji automatycznie zakończyć spawanie laserowe przewodnika przepływuNastępna stacja ręcznie i wizualnie sprawdza efekt spawania (jeśli w wyniku ręcznej kontroli wykryto nieprawidłowość spawania, naciśnij defektowy przycisk, a produkt przepływa do stacji NG,czekanie na ręczne usunięcie nieprawidłowości przed uruchomieniem sieci)Następna stacja automatycznie sprawdza całkowite ciśnienie wewnętrzne i całkowity opór wewnętrzny (ta stacja jest wyposażona w tester 3562A,który jest sterowany przez komputer przemysłowy w celu określenia OK i NG (jeśli wykryto pasujący błąd polarności), ta stacja będzie automatycznie alarmować i przepływać do stacji NG, czekając na ręczne wyeliminowanie nieprawidłowości przed uruchomieniem).Wykryty produkt OK automatycznie przepływa do następnej stacji i zapisuje dane. Pozycja sondy testowej może być regulowana (test EOL jest zarezerwowany dla następnej stacji).i alarm zostanie ręcznie przetworzony i NG zostanie usuwany i potwierdzony. PACK Moduł dźwignia portalu linii przenośnej, pusta tablica automatycznie przepływa z powrotem do pozycji wyjściowej.
