Pojemnik komórki górnej ścieranie boczne odgazowanie i wstępne uszczelnienie trzy w jednej maszynie

Wprowadź:

Urządzenie to pełni głównie trzy funkcje: uszczelnienie górnej strony, wstępne pakowanie i odgazowanie w stanie próżni dla akumulatora litowego z komórką workową;Ta maszyna poprzez klasyfikację interfejsu wyświetlania dokładnie kontrolować górne boku opakowania, pre-packaging, próżniowo-statyczny trzy funkcje. składa się z uszczelnienia grzewczego, pudełka pompy próżniowej i pneumatyczny element uszczelnienia ciepła, który automatycznie kończy górnej strony uszczelnienia,przedpakowanie i odgazowanie w stanie próżniowym trzech funkcji ogniwa akumulatorowego.

Główne cechy:

* Głowa jest wykonana z miedzi, dobry efekt transferu ciepła, oszczędza zużycie energii, poprawia wydajność pracy, oszczędza energię niż podobne produkty;

* Ciśnienie głowicy górnej i dolnej może być regulowane przez regulator ciśnienia w celu osiągnięcia różnych wymagań parametrów procesu;

* Górna i dolna głowa są napędzane przez cylinder przez dwa liniowe rękawki przewodnicze, a górna i dolna część ruchu jest elastyczna,a przewodnik jest dokładny, aby zapewnić równoległość produktu po uszczelnieniu krawędzi;

* Zmiany w jamie można obserwować podczas pracy przez okno perspektywiczne;

* Powierzchnia pokrywy jest napędzana przez cylinder, kierowana przez obracający się rękaw przewodnika, elastyczny ruch w górę i w dół, precyzyjne kierowanie w celu zapewnienia wymogów uszczelniania produktu;

* Można stosować do różnych specyfikacji baterii produktu, a regulacja jest prosta i wygodna;

* Konstrukcja rozdzielenia głównego urządzenia i skrzynki sterującej, tak aby urządzenie mogło być umieszczone w robocie w pudełku rękawiczkowym, może być również umieszczone w robocie na linii montażowej;

* Łatwe w obsłudze, piękny wygląd, niewielkie rozmiary, lekka waga.

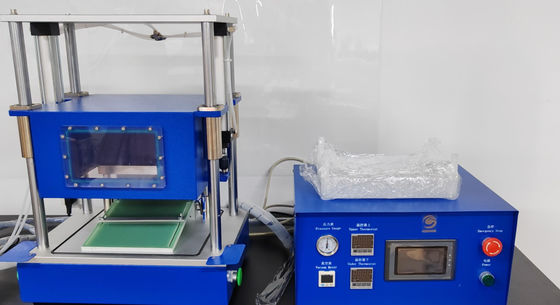

Zdjęcie do odniesienia:

Parametry techniczne:

*automatyczne sterowanie ekranem dotykowym PLC;

* Pojemność wykonana z stopów aluminium, odporna na korozję, solidna struktura;

* regulowany stopień próżni do -95 Kpa (własna pompa próżniowa nabywcy);

* Temperatura głowy: temperatura pokojowa ~ 250°C, temperatura regulowana;

* Dokładność regulacji temperatury: ±2°C;

* Ciśnienie uszczelnienia cieplnego: 0 ~ 7Kg/cm2 regulowane;

* Czas uszczelniania cieplnego: 0 ~ 99 sekund regulowalne;

* Szerokość krawędzi: 5±0,4 mm (według wymagań klienta);

* Maksymalny rozmiar krawędzi: 200 mm;

* Maksymalny zasięg rozładowania baterii długość 200, szerokość 160 mm (w tym kieszonka gazowa);

* Zakres grubości uszczelnienia: 60~300um;

* Dokładność grubości uszczelnienia (mm): każda różnica grubości opakowania w dwóch punktach < 15um;

* Zużycie gazu: około 0,2 l gazu sprężonego/na pojedynczy zamek;

* Prędkość robocza ciśnienia powietrza: ≥ 180 razy /h;

* Moc: 300w rurki grzewczej, zużycie energii grzewczej około 0,6KW;

* Zasilanie: 220V/50Hz;

* Źródło sprężonego powietrza: 0,5 ~ 0,8 MPa; w przypadku stosowania w pudełku rękawiczkowym źródło zasilania cylindra musi być zgodne z gazem roboczym stosowanym w pudełku rękawiczkowym.

Wymiary urządzeń:

* Całkowity rozmiar: sekcja robocza: 470 mm * 485 mm * 435 mm;

Płytka sterująca: 420 mm * 325 mm * 225 mm;

* Waga: około 50 kg.

Skład sprzętu:

Maszyna ta składa się z następujących części:

1. Część mechaniczna: mechanizm schematu dolnego, mechanizm komory próżniowej, mechanizm napędowy, mechanizm kierowniczy, mechanizm bazowy, część sterująca skrzynką elektryczną itp.;

2Część elektryczna: elementy pneumatyczne, relé stałe, zawory magnetyczne, przełączniki fotoelektryczne itp.

3 Główne składniki:

Cylinder: AIRTAC;

łożyska: wysokiej jakości krajowe NSK;

Termostat: Omron (importowany z Japonii);

Relaj czasu: Omron / krajowa jakość;

Średnie przekaźniki: Omron (importowane z Japonii).

Metody konserwacji i środki ostrożności:

1. Wytrzyj często górne i dolne deski oraz komorę próżniową, aby utrzymywać ją w czystości.

2. smarować ruchome części łożyska w celu utrzymania płynnego ruchu.

3Jeżeli urządzenie nie jest używane przez długi czas, należy wytrzeć powierzchnię ruchomych części mechanizmu, a powierzchnię spryskiwać olejem ochronnym.

4Regularnie sprawdzaj śruby, matice, szpilki i inne elementy mocujące w różnych częściach maszyny, aby zapobiec rozluźnianiu i zapobiec wypadkom jakości maszyny i wypadkom osobistym.

Bezpieczne procedury eksploatacji:

1Nie wciągaj rąk ani innych części do komory próżniowej, ruchomych części rękawów przewodnika kuli lub niebezpiecznego obszaru podczas pracy, co może spowodować obrażenia ciała.Nie pozwól, aby dwie lub więcej osób obsługiwały maszynę, aby uniknąć przypadkowych obrażeń.

Uwaga: Przy urządzeniu ochronnym elektrycznym, osłona bezpieczeństwa, tak aby ruchome części znajdowały się wewnątrz osłony ochronnej, aby zapewnić bezpieczeństwo osobiste.

2Zagraniczni technicy i wyznaczony personel nie mogą arbitralnie demontować i debugować sprzętu.

3Nie demontować komponentów układu bez pozwolenia.
