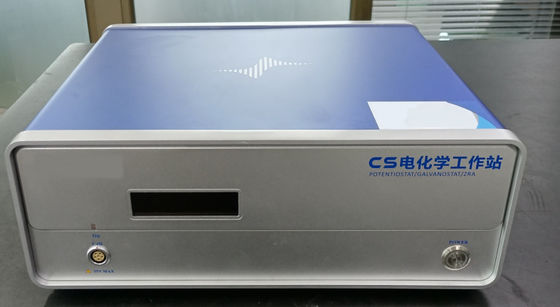

Elektrochemiczne stanowisko robocze do laboratorium baterii

Stały potencjał Zakres regulacji potencjału: ±10V

Zakres regulacji prądu stałego: ±2,0A

Dokładność potencjalnego sterowania: 0,1% × odczyt na pełnej skali ±1mV

Dokładność sterowania prądem: 0,1% × odczyt pełnej skali

Rozstrzygnięcie potencjału: 10V ((> 100Hz), 3V ((< 10Hz)

Czułość prądu: 1 pA

Czas wzrostu potencjału: <1S(<10mA), <10S(<2A

Impedancja wejściowa elektrody odniesienia: 1012 ± 20 pF

Zakres prądu: 2nA ~ 2A, łącznie 10 przystanków

Ciśnienie zbiornika: ±21V

Maksymalny prąd wyjściowy: 2,0 A

Prędkość skanowania CV i LSV: 0,001mV ~ 10000V/s

szerokość impulsów CA i CC: 0,0001 ~ 65000s

Wzrost prądu skanowania: 1mA@1A/mS

Wzrost potencjału podczas skanowania potencjału: 0,076MV-@1V /mS

częstotliwość SWV: 0,001 ~ 100KHz

szerokość impulsu DPV i NPV: 0,0001 ~ 1000s

Zbieranie danych AD: 16bit@3,6MHz, 20bit@1KHz

Rozdzielczość DA: 16 bitów, czas budowy: 1s

Minimalny wzrost potencjału CV: 0,020 mV

Częstotliwość IMP: 10Hz~1MHz

Filtr o niskim przepływie: 8 segmentów programowalnych

Zakres prądu i potencjału: automatyczne ustawienie

Tryb komunikacji z interfejsem: USB2.0

2Indeks funkcji impedancji elektrochemicznej

Generator sygnału:

Odpowiedź częstotliwości: 10 Hz~1 MHz

Dokładność częstotliwości: 0,005%

Amplituda sygnału AC: 1mV~2500mV

Rozdzielczość sygnału: 0,1 mV RMS

Przeklęcie prądu stałego: -10~+10V

Impedancja wyjściowa DDS: 50

Forma fali: fala sinus, fala trójkątna, fala kwadratowa

Zniekształcenie fali sinus: < 1%

Tryb skanowania: logarytm/liniowy, wzrost/zmniejszenie

Analizator sygnału:

Minimalny czas integracji: 10 mS lub maksymalny czas cyklu

Maksymalny czas integracji: 106 cykli lub 105S

Opóźnienie czasu pomiaru: 0~105 sekund

Kompensacja offsetu Dc:

Automatyczny zakres kompensacji potencjału: -10V~+10V

Zakres kompensacji prądu: -1A~+1A

Dostosowanie pasma:

Automatyczne lub ręczne ustawienia, w sumie 8 poziomów można regulować

2Indeks funkcji impedancji elektrochemicznej

Generator sygnału:

Odpowiedź częstotliwości: 10 Hz~1 MHz

Dokładność częstotliwości: 0,005%

Amplituda sygnału AC: 1mV~2500mV

Rozdzielczość sygnału: 0,1 mV RMS

Przeklęcie prądu stałego: -10~+10V

Impedancja wyjściowa DDS: 50

Forma fali: fala sinus, fala trójkątna, fala kwadratowa

Zniekształcenie fali sinus: < 1%

Tryb skanowania: logarytm/liniowy, wzrost/zmniejszenie

Analizator sygnału:

Minimalny czas integracji: 10 mS lub maksymalny czas cyklu

Maksymalny czas integracji: 106 cykli lub 105S

Opóźnienie czasu pomiaru: 0~105 sekund

Kompensacja offsetu Dc:

Automatyczny zakres kompensacji potencjału: -10V~+10V

Zakres kompensacji prądu: -1A~+1A

Dostosowanie pasma:

Automatyczne lub ręczne ustawienia, w sumie 8 poziomów można regulować

3Główne funkcje oprogramowania do pomiarów i sterowania

Polaryzacja w stanie stacjonarnym: pomiar potencjału otwartego obwodu (OCP), polaryzacja potencjału stałego (krąg I-t), polaryzacja biegu stałego, skanowanie potencjału dynamicznego (krąg TAFEL),skanowanie prądu dynamicznego (DGP), potencjalny krok skanowania;

Polaryzacja przejściowa: arbitralna, stała fala stopniowa potencjału, arbitralna, stała fala stopniowa prądu, stały krok potencjału (VSTEP), stały krok prądu;

Analiza czasu: Chronopotentiometry (CP), chronogalvanometry (CA), chronogalvanometry (CC);

Woltametria: woltametria liniowa (LSV) #, woltametria cykliczna liniowa (CV), woltametria cykliczna stopniowa (SCV) #, kwadrat

Woltometria falna (SWV) #, voltometria impulsowa różnicowa (DPV) #, voltometria impulsowa konwencjonalna (NPV) #, różnica konwencjonalna

Woltometria rozdzielonych impulsów (DNPV) #, wykrywanie prądu pulsowego różnicowego (DPA), wykrywanie prądu pulsowego podwójnego różnicowego (DDPA),

Metoda wykrywania prądu trójimpulsowego (TPA), zintegrowana metoda wykrywania prądu impulsowego (IPAD), Voltametria AC (ACV)

Druga harmoniczna voltametria prądu przemiennego (SHACV), transformacja Fouriera voltametria prądu przemiennego (FTACV)

Metodę voltometrii rozpuszczalności);

Impedancja AC: Impedancja elektrochemiczna (EIS) ~ skanowanie częstotliwości, Impedancja elektrochemiczna (EIS) ~ skanowanie czasu, Impedancja elektrochemiczna (EIS) ~

Skanowanie potencjału (krzywa Mott-Schottky), badanie impedancji prądu stałego;

Badanie ładowania i rozładowania: ładowanie i rozładowanie baterii, stałe ładowanie i rozładowanie prądu, stałe ładowanie i rozładowanie potencjału, stałe titrowanie biegu przerywanego GITT,stały potencjał przerywany

Titrowanie PITT;

Rozszerzone pomiary: hałas elektrochemiczny (EN), pomiar korozji galwanicznej (ZRA), elektrochemiczne rozpuszczenie/odłożenie, kontrolowany potencjał elektrolizy coulomb

Metoda (BE), pomiar oporu roztworu, krzywa polaryzacji cyklicznej.
